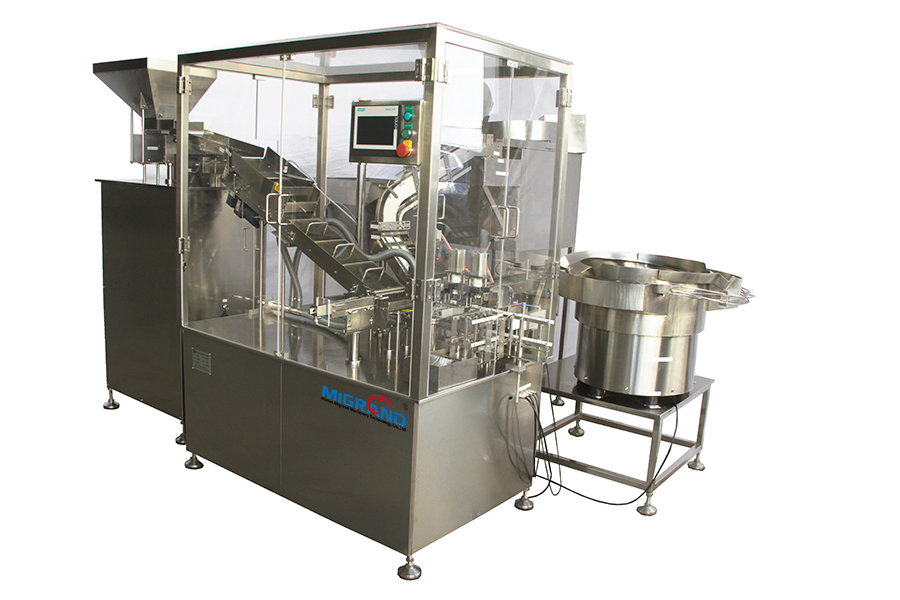

Breve introdução: A máquina de engarrafamento de comprimidos GD-80A para garrafas de bobina é aplicável à embalagem de comprimidos maiores e mais finos que são alimentados ordenadamente em garrafas de bobina em uma única fileira de forma sobreposta. O dispositivo adota totalmente um PLC para controle centralizado. É verificado na detecção de fibra e fotoelétrica e outros tipos de detecção para ter desempenho estável e operação automática confiável. Ele pode emitir alarmes automaticamente e desligar caso não haja comprimidos, frascos ou tampas. Sua parte em contato com os comprimidos é feita de aço inoxidável 316 superior, que pode atender plenamente às BPF.
Composição e Função:
1 、 sistema de vibração de tampa: carregando a tampa no funil manualmente, organizando automaticamente a tampa no rack para conectar por vibração.
2 、 sistema de alimentação de tablet: coloque o tablet no funil do tablet manualmente, o tablet será enviado automaticamente para a posição do tablet.

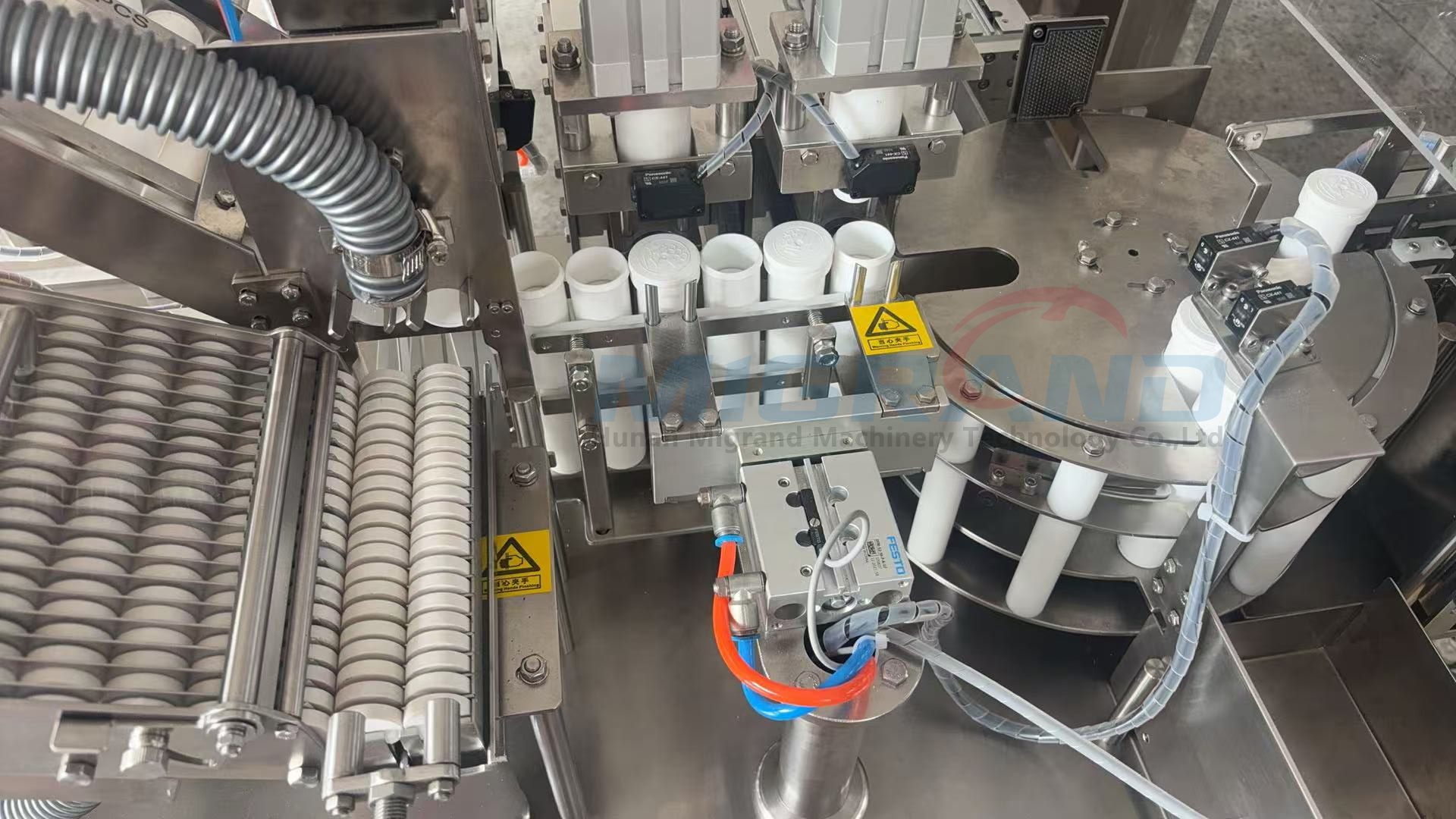

3、Alimente o comprimido na unidade de garrafas: Depois de detectar que há garrafa, o cilindro de alimentação do comprimido empurrará os comprimidos para dentro da garrafa.
4、Unidade de alimentação por tubo: Coloque a garrafa no funil manualmente, a garrafa será alinhada na posição de enchimento do comprimido por desembaralhamento das garrafas e alimentação por tubo.
5 、 unidade de pressão de tampa: quando as garrafas chegam ao tablet, o sistema de pressão de tampa empurra a tampa e fecha a garrafa automaticamente.
6、Falta de unidade de rejeição de comprimidos: Assim que faltar 1 ou mais comprimidos no frasco, o frasco será rejeitado automaticamente. Sem comprimido, sem tampa, sem frasco, sem tampa.
7、Seção de controle eletrônico: Esta máquina é controlada por PLC, cilindro e motor de passo. com sistema de alarme multifuncional automático.
Materiais principais: 1、A placa e a estrutura da máquina são adotadas em aço e tinta esmalte, a tampa da plataforma é 304, a outra usa jateamento de liga de alumínio, aço inoxidável 304 e todo o toque do material com tablet adotará sus316L。
Principais componentes elétricos:
NÃO | Nome | Marca |
1 | Plc | Siemens |
2 | Tela sensível ao toque | Siemens |
3 | Principais componentes de controle elétrico | Schneider |
4 | Cilindro e válvula solenóide | Festo |
5 | Fotoelétrico, interruptor magnético | Panasonic, Lambão, Festo, |
6 | Placa de indexação e motor de passo | Shenzhen Gaoshida, Leisai de Shenzhen |
Parâmetros técnicos:
Tensão: 220V; potência: 2KW; Produção: 60 ~ 80 garrafas/minuto
Instalações de apoio:ar comprimido purificado cuja pressão e consumo são 0,5~0,6MPa e 0,28m3/minuto respectivamente
Dimensões externas: 3200mm*2000mm*1800mm. Peso: Cerca de 1000KG
Adapte-se à gama de especificações : Diâmetro do comprimido: Ф18~Ф25mm. Espessura da mesa: 5-8mm, quantidade de carga: 10-20 peças.
*Observações: Se as informações dos parâmetros do tablet não estiverem na faixa dos parâmetros acima, serão consideradas personalizadas e fora do padrão, e a cotação deverá ser atualizada de acordo.
Processo de operação:
Despeje manualmente o comprimido no funil - Os comprimidos entram na seção de triagem dos comprimidos - Dispõe automaticamente o comprimido em órbita - Entra automaticamente na posição de carregamento.
Coloque manualmente a garrafa no funil - Alimentação automática da garrafa até a posição de enchimento.
A tampa é colocada manualmente dentro da placa osciladora - Tampa de arrumação automática - Entrando na posição da sobreposta.
A máquina completa automaticamente o enchimento do comprimido na garrafa e a saída.
